CADBuilderについて
CADBuilder２次元のＣＡＤ用コンポーネントです。
Windowsアプリケーション開発環境でフォームにこのコンポーネントを簡単に貼り付けることが出来ます。
CADBuilderには、約５００のプロパティ・メソッドが用意されており、フォーム上に貼り付けたコンポーネントに対してプロパティ及びメソッドを組み合わせて命令することにより独自の機能を実装することが出来ます。
汎用CADから機械設計、建築設計、土木設計、その他専用システム、自動設計ツール、データベースの可視化、連続印刷等々幅広い用途でご利用頂けます
CADBuilderは開発プラットフォームに合わせ以下の２種類用意しております。
1 CADBuilderDNA .NET Framework用コントロール
2 CADBuilderOCX AcitveXコントロール
ご利用の開発するアプリケーションの実装方法によってお選びください。
基本スペック
| 動作環境 | オペレーティングシステム : Windows7, Windows8, Windows8.1, Windows10, windows11 |
|---|---|
| 最大図形要素数 | 2,147,483,647要素 ( ※理論値 ) |
| レイヤ数 | 1,024枚 |

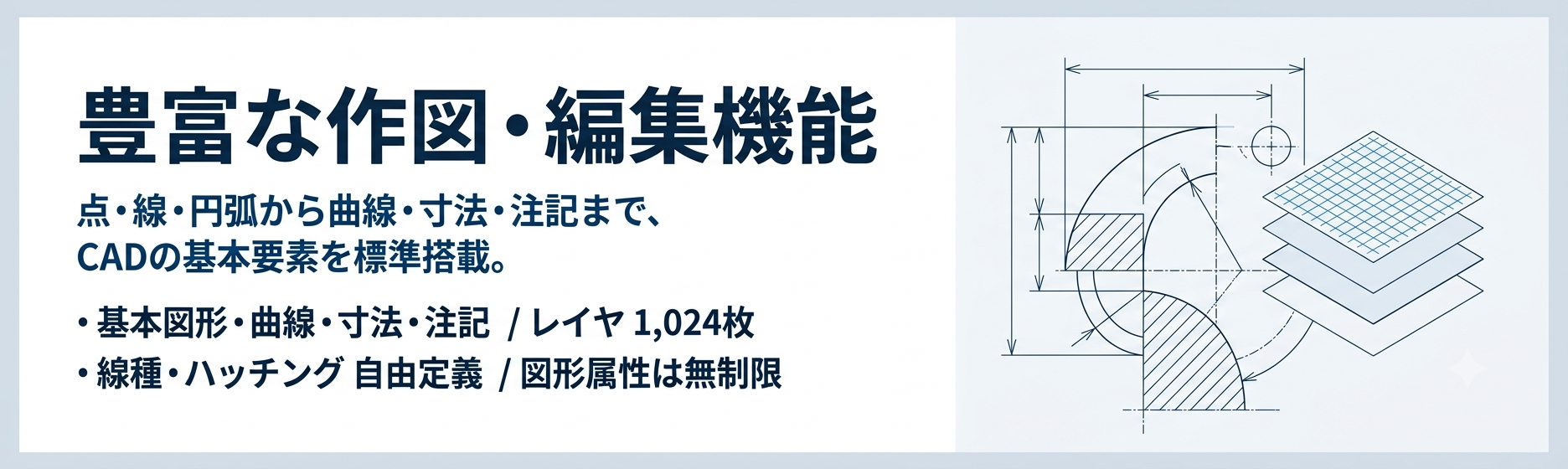

| 図形要素タイプ | 点、線、円、円弧、楕円、楕円弧、スプライン曲線、ベジェ曲線 水平、垂直、実長長さ寸法、直径寸法、半径寸法、面取り寸法、角度寸法 注記、引き出し線付注記、部品 |
| イメージ | BMP, JPEG, GIF, TIFF |
| 線種 | 自由に定義可能 |
| ハッチング | 自由にパターン定義可能 |

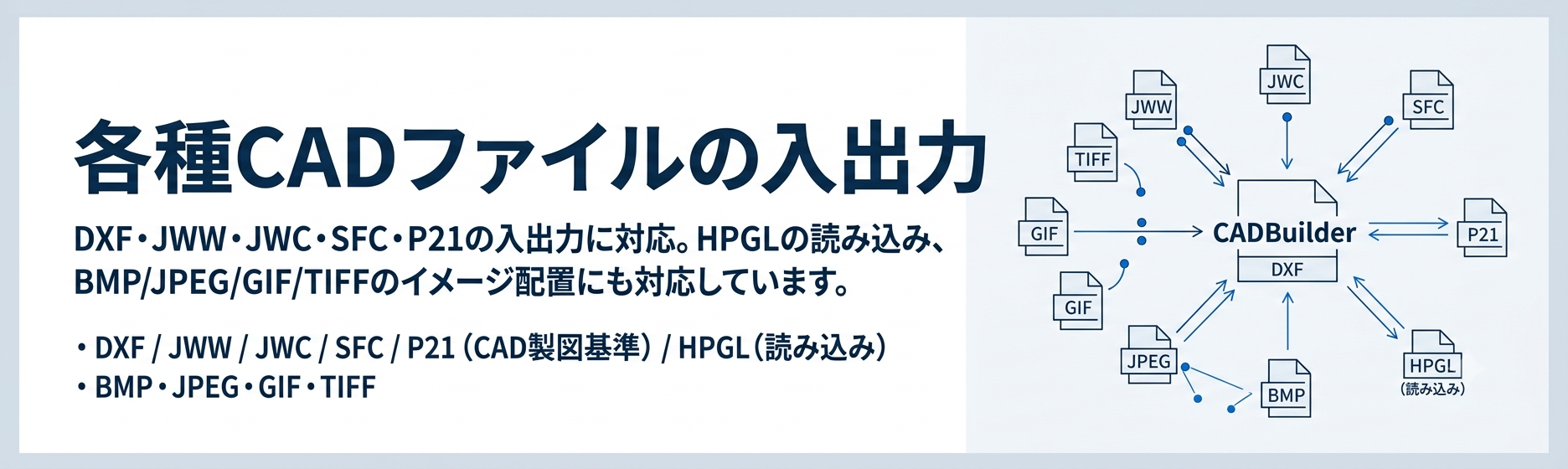

| ファイル | DXF, JWC, JWW, HPGL(インポートのみ）,SFC,P21 |
| 印刷 | Windowsドライバが用意されているプリンタ,プロッター全てに対応。 |
| 属性 | 図形に対して、整数、実数、文字の何れも無制限に情報を付加することが出来ます。 また、その情報をキーにして図形の検索が出来ます。 |
| クライアントの開発環境 | VisualStudio C#, VB, C++(マネージ）,C++(アンマネージ） ※全てのVisualStudioのバージョンで動作可能です。 |
